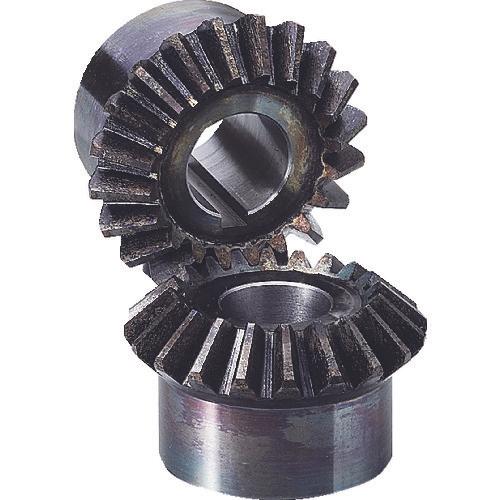

KG斜齿轮M 1.25 S 20-M-2408

[特点] ● 型号后缀为高频淬火齿。

[用途] ● 用于一般产业机械、食品机械、医疗器械等。

【规格】 ●模数：1.25 ●齿数：20 ●标准圆直径（mm）：φ25 ●装配距离（mm）：24 ●孔径（mm）：φ8 ●安装螺丝M：- ●安装螺丝ls：- ●全长（mm）：16 ●齿宽（mm）：5.5 ●齿比：1 ●轮毂外径（mm）：φ20 ●轮毂长（mm）：8.99 ●齿尖圆径（mm）：φ26.77 ●孔长（mm）：14 ●顶端角：49°3′

【规格2】 ●齿轮精度：JIS B 1704 3级（齿面高频淬火品：4级） ●压力角：20° ●齿数比：1:1

[材料/表面处理] 机械结构用碳素钢 (S45C)

[套装内容/附件]
-

[注意] ● 对于不锈钢（SUS304L），请与金属注射MIM斜齿轮组合使用。 ●配合齿轮与本公司产品以外的产品组合使用时，可能会发生问题。
