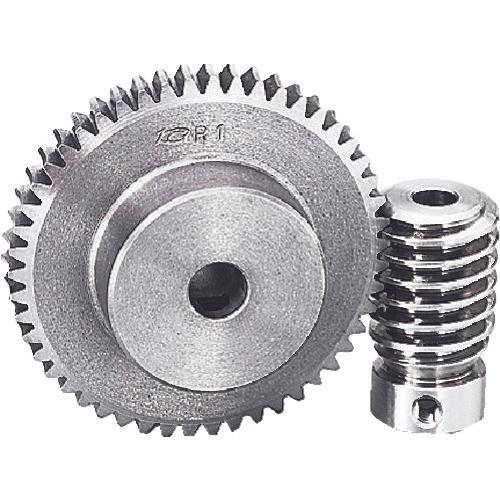

KG蜗轮G 1 C 30-P-R1

[特点]● 齿形：全齿，压力角：20°蜗轮。

[用途] ●一般工业机械、医疗器械、食品机械等。

【规格】 - 蜗杆捻向及螺纹数（mm）：R1 - 模数：1 - 齿宽（mm）：8 - 孔径（mm）：φ6 - 齿比：30 - 全长（mm）：17 数量齿数：30 ● 形状：1B ● 蜗杆捻向和螺纹数：R1 ● 齿顶圆直径（mm）：φ33 ● 轮毂长度（mm）：9 ● 轮毂外径（mm）：φ20 ● 啮合节圆直径（毫米）：φ30

【规格2】 - 齿形：全齿 - 压力角：20°

[材料/表面处理] FC200 灰口铸铁

[套装内容/附件] 固定螺丝

【注意事项】 ● 为了获得理想的啮合，在装配蜗杆和蜗轮时，要确保垂直度正确。 ●由于蜗杆与蜗轮的摩擦力较大，请尽量在润滑油中运转蜗杆。 ●确保蜗杆和蜗轮的捻向和螺纹数相同。 ●对于蜗杆轴和蜗轮轴，请将轴承设计得尽可能靠近齿轮，以防止弯曲。 ●请注意作用在蜗杆上的轴向推力相当大。对于轴向推力，请参阅总目录中的 KG 齿轮信息。
