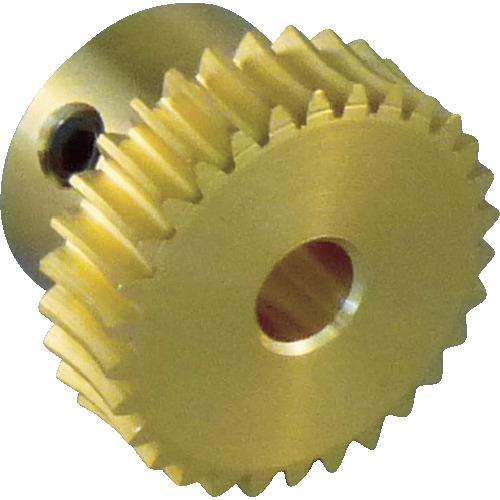

Mô-đun bánh răng sâu KG 0,5 đồng thau

[Tính năng]●Mô-đun 0.8, bánh răng sâu 1.0 với góc áp suất 20° (đầy đủ răng). ●Có ren.

[Ứng dụng] ● Để truyền lực cho các trục so le, máy móc công nghiệp nói chung, thiết bị y tế, máy móc thực phẩm, v.v.

[Thông số kỹ thuật] - Hướng xoắn và số ren (mm): R1 - Mô-đun: 0.5 - Chiều rộng răng (mm): 5 - Đường kính lỗ (mm): φ4 - Tỷ lệ răng: 30 - Chiều dài tổng thể (mm): 11 Số số răng: 30 ● Hình dạng: 1B ● Đường kính vòng tròn bước (mm): φ15 ● Hướng xoắn và số ren: R1 ● Vít lắp M: M3 ● Vít lắp ls: 3 ● Rãnh then b2 x t2 (mm): - Đường kính cổ trục (mm): φ16 ● Đường kính ngoài trục (mm): φ12 ● Chiều dài trục trục (mm): 6 ● Đường kính vòng tròn đầu (mm): φ16,3 ● Khoảng cách tâm chia lưới (mm): 12,0

[Thông số kỹ thuật 2] - Biên dạng răng: toàn bộ răng - Góc áp lực: 20°

[Vật liệu/Hoàn thiện] Đồng thau cắt tự do (C3604B)

[Đặt nội dung/phụ kiện]
-

[Thận trọng] ●Đảm bảo rằng trục vít và bánh vít có cùng hướng xoắn và số lượng ren.
