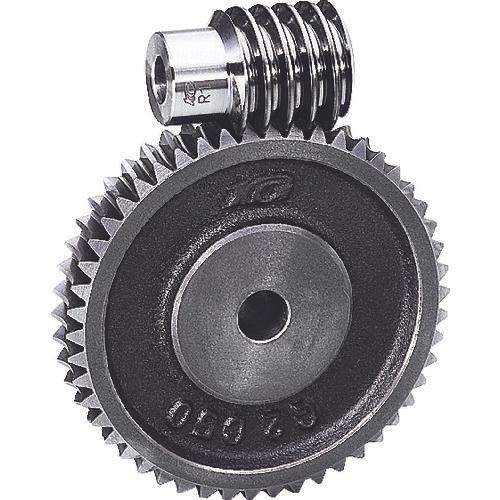

Bánh xe giun KG G2C 20-M-R2

[Tính năng]● Biên dạng răng: toàn răng, góc áp lực: bánh xe giun 20°.

[Ứng dụng] ●Đối với máy móc công nghiệp nói chung, thiết bị y tế, máy móc thực phẩm, v.v.

[Thông số kỹ thuật] - Hướng xoắn và số ren (mm): R2 - Mô-đun: 2 - Chiều rộng răng (mm): 16 - Đường kính lỗ (mm): φ10 - Tỷ lệ răng: 10 - Chiều dài tổng thể (mm): 30 Số số răng: 20 ● Hình dạng: 1B ● Hướng xoắn ốc và số ren: R2 ● Đường kính vòng đỉnh (mm): φ46,5 ● Chiều dài moay ơ (mm): 14 ● Đường kính ngoài moay ơ (mm): φ30 ● Chia lưới Vòng chia bước đường kính (mm): φ40

[Thông số kỹ thuật 2] - Biên dạng răng: toàn bộ răng - Góc áp lực: 20°

[Vật liệu/Hoàn thiện] Gang xám FC200

[Đặt nội dung/phụ kiện]
-

[Thận trọng] ● Để có được chia lưới lý tưởng, khi lắp ráp bánh vít và bánh vít, hãy đảm bảo rằng độ vuông góc là chính xác. ●Do ma sát giữa trục vít và bánh vít lớn, vui lòng vận hành trục vít trong dầu bôi trơn càng nhiều càng tốt. ●Đảm bảo rằng trục vít và bánh vít có cùng hướng xoắn và số lượng ren. ●Đối với trục trục vít và trục bánh vít, vui lòng thiết kế vòng bi càng gần bánh răng càng tốt để tránh bị cong. ●Xin lưu ý rằng lực dọc trục tác động lên trục vít là khá lớn. Đối với lực đẩy dọc trục, vui lòng tham khảo Thông tin về bánh răng KG trong Danh mục chung.
