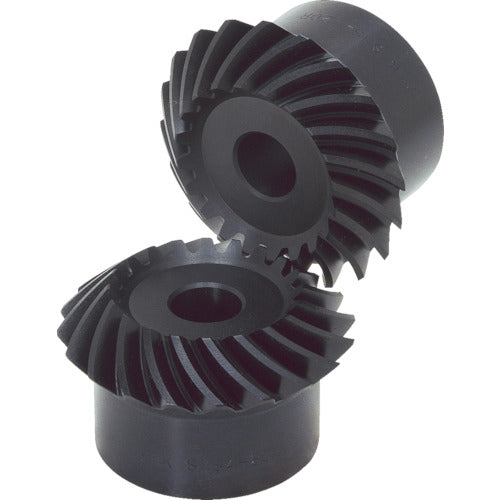

KHK มิตเตอร์เกลียว SMS4-25R

[คุณสมบัติ]● ในฐานะที่เป็นผลิตภัณฑ์มิตเตอร์แบบเกลียวที่ได้รับความนิยม จึงมีโมดูลและฟันจำนวนมาก และสามารถใช้งานได้

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - โมดูล: 4 - จำนวนฟัน: 25 - เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ100 - ระยะการประกอบ (มม.): 80 - เส้นผ่านศูนย์กลางรู (มม.): φ28 - ความยาวโดยรวม (มม.): 49.14 - ความกว้างหน้ากระดาษ ( มม.) : 25 ● รูปทรง: B3 ● เส้นผ่านศูนย์กลางวงกลมปลาย (มม.): φ104.7 ● ความยาวของรู (มม.): 43 ● ความยาวรู (มม.): 20 ● เส้นผ่านศูนย์กลางรู (มม.): φ80 ● ทิศทางการบิด: R แทป: - ร่องสลัก: - เส้นผ่านศูนย์กลางพื้นผิวการกด: 55.29 ความแข็งผิวฟัน

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเกียร์: JISB1704: 1978: เกรด 4 ● ลักษณะฟัน: Gleason ● มุมแรงกด: 20° ● การรักษาความร้อน: การชุบผิวฟันแบบเหนี่ยวนำให้แข็ง ● อัตราส่วนจำนวนฟัน: 1 ● การรักษาพื้นผิว: การทำให้ดำคล้ำ ● การตกแต่งพื้นผิวฟัน: การตัด ระนาบอ้างอิงสำหรับการตัดเฟือง: รู มุมบิด: -35 ความเป็นไปได้ในการเปลี่ยนแปลง: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
