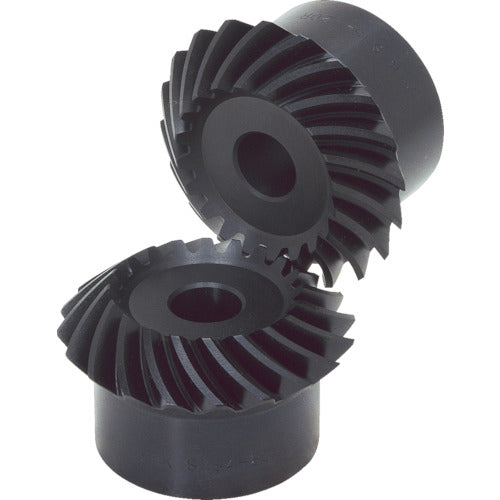

KHK มิตเตอร์เกลียว SMS3-20L

[คุณสมบัติ]● ในฐานะที่เป็นผลิตภัณฑ์มิตเตอร์เกลียวยอดนิยม มีโมดูลและซี่ฟันจำนวนมาก และสามารถใช้งานได้

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - โมดูล: 3 - จำนวนฟัน: 20 - เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ60 - ระยะการประกอบ (มม.): 58 - เส้นผ่านศูนย์กลางรู (มม.): φ16 - ความยาวโดยรวม (มม.): 39.6 - ความกว้างหน้ากระดาษ ( มม.) : 15 ● รูปทรง: B3 ● เส้นผ่านศูนย์กลางวงกลมปลาย (มม.): φ63.72 ● ความยาวของรู (มม.): 35 ● ความยาวของรู (มม.): 23 ● เส้นผ่านศูนย์กลางของรู (มม.): φ50 ● ทิศทางการบิด: L ● แตะ : - ร่องที่สำคัญ: - เส้นผ่านศูนย์กลางพื้นผิวการกด: 31.57 ความแข็งผิวฟัน

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเฟือง: JISB1704: 1978: เกรด 4 ● ลักษณะฟัน: Gleason ● มุมแรงกด: 20° ● การรักษาความร้อน: การชุบผิวฟันแบบเหนี่ยวนำให้แข็ง ● อัตราส่วนจำนวนฟัน: 1 ● การรักษาพื้นผิว: การทำให้สีดำ ● การตกแต่งพื้นผิวฟัน: การตัด ระนาบอ้างอิงสำหรับการตัดเฟือง: รู มุมบิด: -35 ความเป็นไปได้ในการเปลี่ยนแปลง: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
