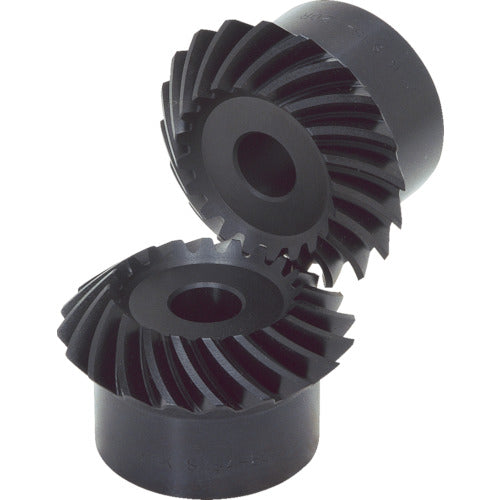

KHK มิตเตอร์เกลียว SMS1-25L

[คุณสมบัติ]● ในฐานะที่เป็นผลิตภัณฑ์มิตเตอร์เกลียวยอดนิยม มีโมดูลและซี่ฟันจำนวนมาก และสามารถใช้งานได้

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - โมดูล: 1 - จำนวนฟัน: 25 - เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ25 - ระยะการประกอบ (มม.): 23 - เส้นผ่านศูนย์กลางรู (มม.): φ6 - ความยาวโดยรวม (มม.): 15.08 - ความกว้างหน้ากระดาษ ( มม.): 6 ● รูปทรง: B3 ● เส้นผ่านศูนย์กลางวงกลมปลาย (มม.): φ26.22 ● ความยาวของรู (มม.): 14 ● ความยาวของรู (มม.): 8 ● เส้นผ่านศูนย์กลางของรู (มม.): φ20 ● ทิศทางการบิด: L ● แตะ : - ร่องที่สำคัญ: - เส้นผ่านศูนย์กลางพื้นผิวการกด: 15.03 ความแข็งผิวฟัน

[Specification 2] ● ความแม่นยำของเฟือง: JISB1704: 1978: Grade 4 ● ลักษณะฟัน: Gleason ● มุมแรงกด: 20° ● การรักษาความร้อน: การชุบผิวฟันแบบเหนี่ยวนำให้แข็ง ● อัตราส่วนจำนวนฟัน: 1 ● การรักษาพื้นผิว: การทำให้ดำคล้ำ ● การตกแต่งพื้นผิวฟัน: การตัด ระนาบอ้างอิงสำหรับการตัดเฟือง: รู มุมบิด: -35 ความเป็นไปได้ในการเปลี่ยนแปลง: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
