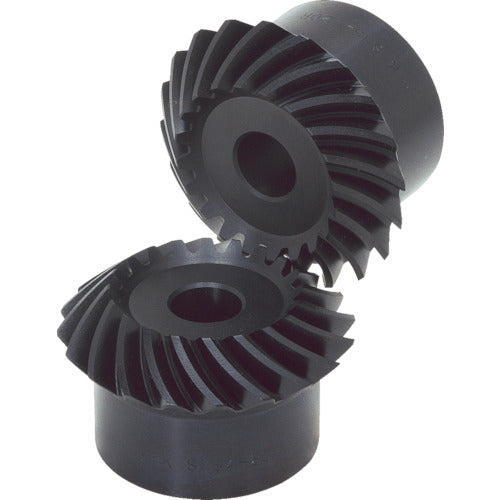

KHK มิตเตอร์เกลียว SMS 1.5-20L

[คุณสมบัติ]● ในฐานะที่เป็นผลิตภัณฑ์มิตเตอร์เกลียวยอดนิยม มีโมดูลและซี่ฟันจำนวนมาก และสามารถใช้งานได้

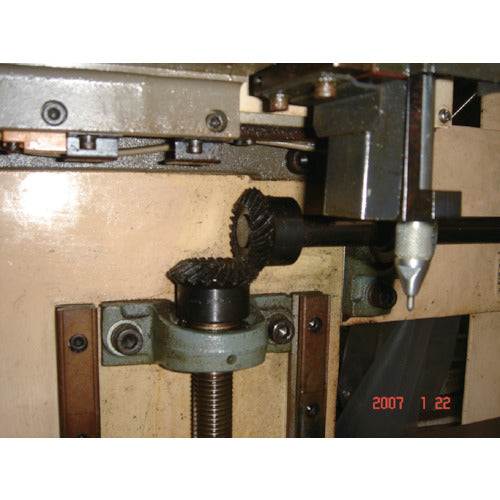

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - โมดูล: 1.5 - จำนวนฟัน: 20 - เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ30 - ระยะการประกอบ (มม.): 30 - เส้นผ่านศูนย์กลางรู (มม.): φ8 - ความยาวโดยรวม (มม.): 21.18 - ความกว้างหน้ากระดาษ ( มม.): 8 ● รูปทรง: B3 ● เส้นผ่านศูนย์กลางวงกลมปลาย (มม.): φ31.74 ● ความยาวของรู (มม.): 19 ● ความยาวของรู (มม.): 13 ● เส้นผ่านศูนย์กลางของรู (มม.): φ26 ● ทิศทางการบิด: L ● แตะ : - ร่องที่สำคัญ: - เส้นผ่านศูนย์กลางของพื้นผิวการกด: 15.37 ความแข็งของผิวฟัน

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเฟือง: JISB1704: 1978: เกรด 4 ● ลักษณะฟัน: Gleason ● มุมแรงกด: 20° ● การรักษาความร้อน: การชุบผิวฟันแบบเหนี่ยวนำให้แข็ง ● อัตราส่วนจำนวนฟัน: 1 ● การรักษาพื้นผิว: การทำให้สีดำ ● การตกแต่งพื้นผิวฟัน: การตัด ระนาบอ้างอิงสำหรับการตัดเฟือง: รู มุมบิด: -35 ความเป็นไปได้ในการเปลี่ยนแปลง: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
