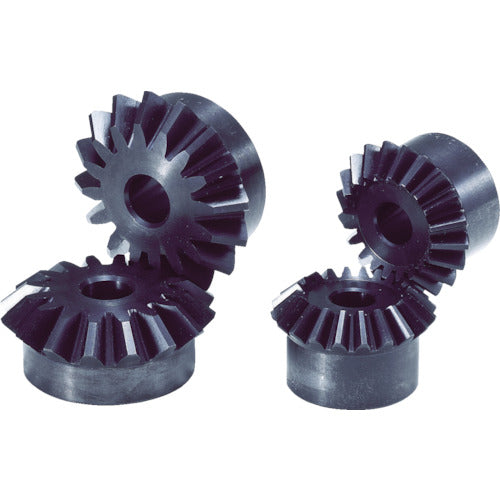

KHK มิเตอร์ SM2-16

[คุณสมบัติ]·ผลิตภัณฑ์ ตุ้มปี่แบบตรง ยอดนิยม

[การใช้งาน] ● เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ]●โมดูล: 2●จำนวนฟัน: 16●เส้นผ่านศูนย์กลางวงกลมอ้างอิง (มม.): φ32●ระยะการประกอบ (มม.): 30●เส้นผ่านศูนย์กลางรู (มม.): φ10●ความยาวโดยรวม (มม.): 19●ความกว้างใบหน้า ( มม.) :7●รูปทรง: B2●เส้นผ่านศูนย์กลางปลายฟัน (มม.): φ34.83●ความยาวรู (มม.): 19●ความยาวของบอส (มม.): 11.5●เส้นผ่านศูนย์กลางของบอส (มม.): φ27●ต๊าป: -●ร่องกุญแจ : -● จับเส้นผ่านศูนย์กลางพื้นผิว

[ข้อมูลจำเพาะ 2] ●ความแม่นยำของเกียร์: JISB1704:1978: Class 3 ●โปรไฟล์ฟัน: Gleason ●มุมกด: 20° ●การรักษาความร้อน: ไม่มี ●อัตราส่วนจำนวนฟัน: 1 ●ความแข็งผิวฟัน: (194HB หรือน้อยกว่า ●การรักษาพื้นผิว: สีดำ มีรอยเปื้อน ● พื้นผิวของฟัน: การตัด - พื้นผิวอ้างอิงการตัดเฟือง: รู (H7) - สามารถตัดเฉือนเพิ่มเติมได้: เป็นไปได้

[วัสดุ/การขัดเงา]●S45C

[ตั้งค่าเนื้อหา/อุปกรณ์เสริม]
-

【บันทึก】
-
