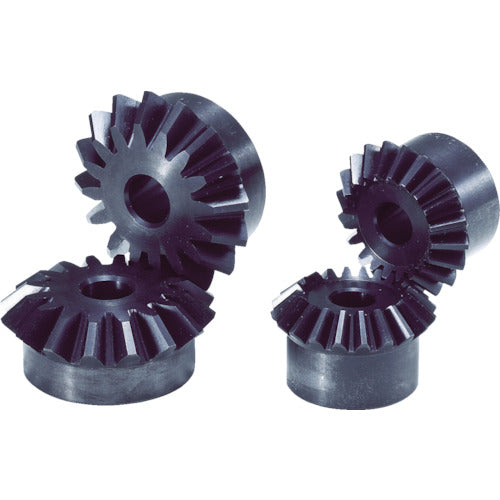

KHK มิตเตอร์ SM2.5-16

[คุณสมบัติ] ● ผลิตภัณฑ์มิตเตอร์แบบตรงยอดนิยม

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - โมดูล: 2.5 - จำนวนฟัน: 16 - เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ40 - ระยะการประกอบ (มม.): 35 - เส้นผ่านศูนย์กลางรู (มม.): φ12 - ความยาวโดยรวม (มม.): 21 - ความกว้างหน้ากระดาษ ( มม.) : 9 ● รูปทรง: B2 ● เส้นผ่านศูนย์กลางวงกลมปลาย (มม.): φ43.53 ● ความยาวของรู (มม.): 21 ● ความยาวของรู (มม.): 12 ● เส้นผ่านศูนย์กลางของรู (มม.): φ34 ● แตะ: - ● ร่องกุญแจ : - เส้นผ่านศูนย์กลางพื้นผิวการกด

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเกียร์: JISB1704: 1978: เกรด 3 ● ลักษณะฟัน: Gleason ● มุมแรงกด: 20° ● การรักษาความร้อน: ไม่มี ● อัตราส่วนฟัน: 1 ● ความแข็งผิวฟัน: (194HB หรือน้อยกว่า ● การรักษาพื้นผิว: สีย้อมสีดำ พื้นผิวสำเร็จ: การตัด ● พื้นผิวอ้างอิงการตัดเฟือง: รู (H7) ● การตัดเฉือนเพิ่มเติม: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
