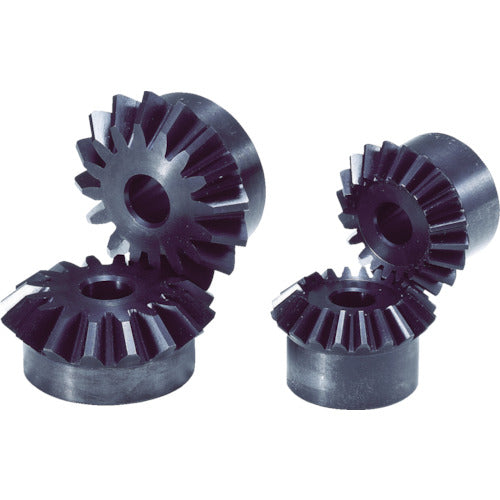

KHK มิตเตอร์ SM1.25-20

[คุณสมบัติ] ● ผลิตภัณฑ์มิตเตอร์แบบตรงยอดนิยม

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - โมดูล: 1.25 - จำนวนฟัน: 20 - เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ25 - ระยะการประกอบ (มม.): 23 - เส้นผ่านศูนย์กลางรู (มม.): φ8 - ความยาวรวม (มม.): 15.27 - ความกว้างหน้ากระดาษ ( มม.): 6 ● รูปทรง: B3 ● เส้นผ่านศูนย์กลางวงกลมปลาย (มม.): φ26.77 ● ความยาวของรู (มม.): 13 ● ความยาวของรู (มม.): 9 ● เส้นผ่านศูนย์กลางของรู (มม.): φ22 ● แตะ: - ● ร่องกุญแจ : - เส้นผ่านศูนย์กลางพื้นผิวการกด: 13.03

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเกียร์: JISB1704: 1978: เกรด 3 ● ลักษณะฟัน: Gleason ● มุมแรงกด: 20° ● การรักษาความร้อน: ไม่มี ● อัตราส่วนฟัน: 1 ● ความแข็งผิวฟัน: (194HB หรือน้อยกว่า ● การรักษาพื้นผิว: สีย้อมสีดำ พื้นผิวสำเร็จ: การตัด ● พื้นผิวอ้างอิงการตัดเฟือง: รู (H7) ● การตัดเฉือนเพิ่มเติม: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
