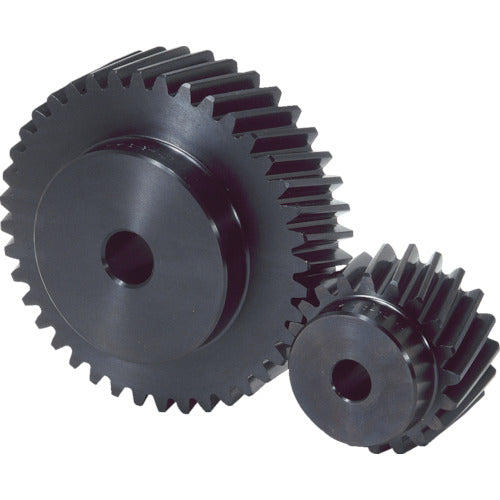

KHK เฮลิคอลเกียร์ SH3-30R

[คุณสมบัติ]- เนื่องจากอัตราส่วนการประกบมีขนาดใหญ่กว่าเฟืองเดือย SS จึงมีประสิทธิภาพในการลดเสียงรบกวนและการสั่นสะเทือน

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - จำนวนฟัน: 30- เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ93.17- เส้นผ่านศูนย์กลางรู (มม.): φ20- ความยาวโดยรวม (มม.): 50- รูปทรง: S1- เส้นผ่านศูนย์กลางวงกลมปลาย: 99.1749- ความยาวบอส: 15 ● เส้นผ่านศูนย์กลางของบอส: 70 ● ความกว้างของหน้าสัมผัส (มม.): 35 ● โมดูล: 3 ● ทิศทางการบิด: R ● แตะ: - ● รูกุญแจ: - ● เส้นผ่านศูนย์กลางปลาย (มม.): φ99.1749 ● ความยาวบอส (มม.): 15 บอส เส้นผ่านศูนย์กลาง (มม.): φ70

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเกียร์: เกรด JISB1702-1N8 ● ลักษณะฟัน: ฟันเต็ม ● มุมแรงกด: 20° ● การรักษาความร้อน: ไม่มี ● ความแข็งผิวฟัน: (194HB หรือน้อยกว่า) ● การรักษาพื้นผิว: ทำให้ดำคล้ำ ● การตกแต่งพื้นผิวฟัน: การตัด ●ระนาบอ้างอิงการตัดฟัน: รู (H7) มุมบิด: -15° ความเป็นไปได้ของการตัดเฉือนเพิ่มเติม: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
