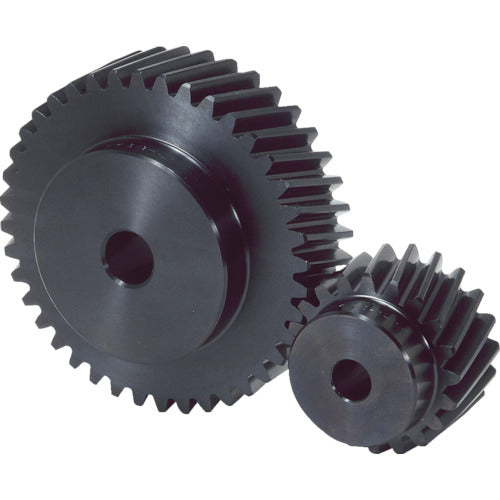

KHK เฮลิคอลเกียร์ SH2-30L

[คุณสมบัติ]- อัตราทดตาข่ายมากกว่าเฟืองเดือย SS ดังนั้นจึงมีประสิทธิภาพในการลดเสียงและการสั่นสะเทือน

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] ● จำนวนฟัน: 30 ● เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ62.12 ● เส้นผ่านศูนย์กลางรู (มม.): φ12 ● ความยาวโดยรวม (มม.): 35 ● รูปทรง: S1 ● เส้นผ่านศูนย์กลางวงกลมปลาย: 66.1166 ● ความยาวบอส: 10 ● เส้นผ่านศูนย์กลางของบอส: 50 ● ความกว้างของหน้าสัมผัส (มม.): 25 ● โมดูล: 2 ● ทิศทางการบิด: L ● แตะ: - ● รูกุญแจ: - ● เส้นผ่านศูนย์กลางปลาย (มม.): φ66.1166 ● ความยาวบอส (มม.): 10 บอส เส้นผ่านศูนย์กลาง (มม.): 50

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเกียร์: เกรด JISB1702-1N8 ● ลักษณะฟัน: ฟันเต็ม ● มุมแรงกด: 20° ● การรักษาความร้อน: ไม่มี ● ความแข็งผิวฟัน: (194HB หรือน้อยกว่า) ● การรักษาพื้นผิว: ทำให้ดำคล้ำ ● การตกแต่งพื้นผิวฟัน: การตัด ●ระนาบอ้างอิงการตัดฟัน: รู (H7) มุมบิด: -15° ความเป็นไปได้ของการตัดเฉือนเพิ่มเติม: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
