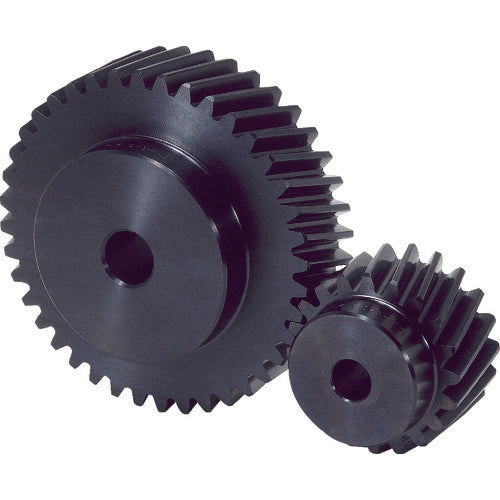

KHK เฮลิคอลเกียร์ SH2-15L

[คุณสมบัติ]- เนื่องจากอัตราส่วนการประกบมีขนาดใหญ่กว่าเฟืองเดือย SS จึงมีประสิทธิภาพในการลดเสียงรบกวนและการสั่นสะเทือน

[การใช้งาน] ●เกียร์สำหรับส่งกำลัง

[ข้อมูลจำเพาะ] - จำนวนฟัน: 15- เส้นผ่านศูนย์กลางวงกลมมาตรฐาน (มม.): φ31.06- เส้นผ่านศูนย์กลางรู (มม.): φ12- ความยาวโดยรวม (มม.): 35- รูปทรง: S1- เส้นผ่านศูนย์กลางวงกลมปลาย: 35.0583- ความยาวแกน: 10 ● เส้นผ่านศูนย์กลางของบอส: 24 ● ความกว้างของหน้าสัมผัส (มม.): 25 ● โมดูล: 2 ● ทิศทางการบิด: L ● แตะ: - ● รูกุญแจ: - ● เส้นผ่านศูนย์กลางปลาย (มม.): φ35.0583 ● ความยาวบอส (มม.): 10 บอส เส้นผ่านศูนย์กลาง (มม.): 24

[ข้อมูลจำเพาะ 2] ● ความแม่นยำของเกียร์: เกรด JISB1702-1N8 ● ลักษณะฟัน: ฟันเต็ม ● มุมแรงกด: 20° ● การรักษาความร้อน: ไม่มี ● ความแข็งผิวฟัน: (194HB หรือน้อยกว่า) ● การรักษาพื้นผิว: ทำให้ดำคล้ำ ● การตกแต่งผิวฟัน: การตัด ●ระนาบอ้างอิงการตัดฟัน: รู (H7) มุมบิด: -15° ความเป็นไปได้ของการตัดเฉือนเพิ่มเติม: เป็นไปได้

[วัสดุ/การเคลือบ] S45C

[เนื้อหาชุด/อุปกรณ์เสริม]
-

【บันทึก】
-
