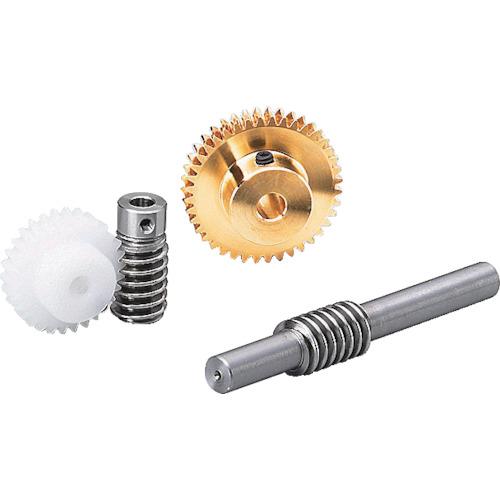

ＫＧ　ウォーム

【特長】
●ウォームは精密転造仕上げです。
●モジュール0.5、0.8、1.0、圧力角20°（並歯）です。
●ねじ加工済です。
●JIS4級です。

【用途】
●一般産業機械、医療機器、食品機械等に使用。

【仕様】
●ウォームのねじれ方向および条数(mm)：R1
●モジュール：0.8
●基準円直径(mm)：φ10.4
●歯幅(mm)：14
●穴径(mm)：φ5
●ねじれ方向：R
●全長(mm)：26
●条数：1
●形状：B
●ウォームのねじれ方向および条数：R1
●歯先円直径(mm)：φ12
●取付ねじM：-
●取付ねじls：-
●ハブ外径(mm)：φ10.30
●ハブ長さ(mm)：6
●キー溝b2×t2：-
●進み角：4°24′

【仕様２】
●歯形：並歯
●圧力角：20°

【材質／仕上】
●ステンレス（SUS304）

【セット内容／付属品】
－

【注意】
●ウォームとウォームホイールのねじれ方向及び条数は同じ組み合わせでご使用ください。
