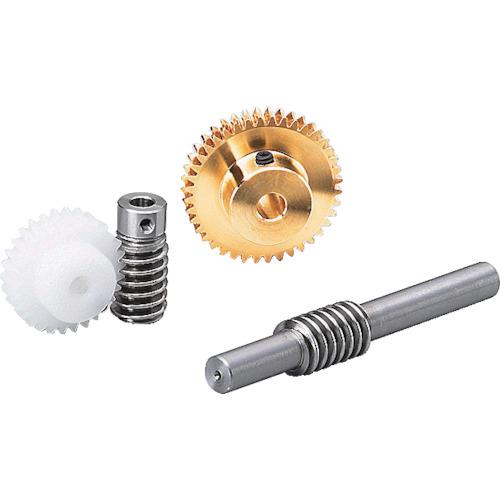

ＫＧ　ウォーム

【特長】
●ウォームは精密転造仕上げです。
●モジュール0.5、0.8、1.0、圧力角20°（並歯）です。
●ねじ加工済です。
●JIS4級です。

【用途】
●一般産業機械、医療機器、食品機械等に使用。

【仕様】
●ウォームのねじれ方向および条数(mm)：R2
●モジュール：1
●基準円直径(mm)：φ16.0
●歯幅(mm)：15
●穴径(mm)：φ6
●ねじれ方向：R
●全長(mm)：32
●条数：2
●形状：B
●ウォームのねじれ方向および条数：R2
●歯先円直径(mm)：φ18
●取付ねじM：-
●取付ねじls：-
●ハブ外径(mm)：φ15.85
●ハブ長さ(mm)：7
●キー溝b2×t2：-
●進み角：7°11′

【仕様２】
●歯形：並歯
●圧力角：20°

【材質／仕上】
●ステンレス（SUS304）

【セット内容／付属品】
－

【注意】
●ウォームとウォームホイールのねじれ方向及び条数は同じ組み合わせでご使用ください。
