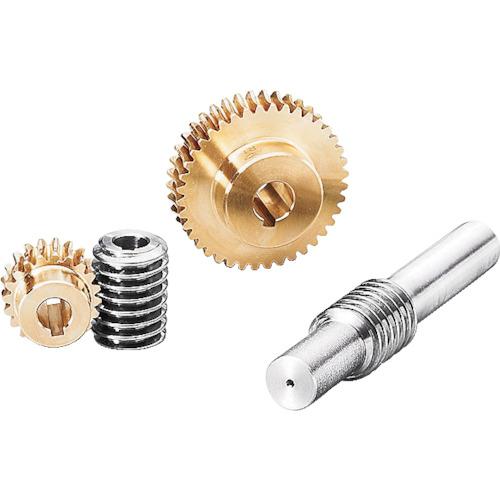

ＫＧ　ウォーム

【特長】
●ウォームは精密転造仕上げです。
●モジュール0.5、0.8、1.0、圧力角20°（並歯）です。
●ねじ加工済です。
●JIS4級です。

【用途】
－

【仕様】
●ウォームのねじれ方向および条数(mm)：R1
●モジュール：1
●基準円直径(mm)：φ16.0
●歯幅(mm)：17
●穴径(mm)：φ6
●ねじれ方向：R
●全長(mm)：32
●条数：1
●形状：B
●ウォームのねじれ方向および条数：R1
●歯先円直径(mm)：φ18
●取付ねじM：-
●取付ねじls：-
●ハブ外径(mm)：φ15.85
●ハブ長さ(mm)：7
●キー溝：-
●進み角3°35′

【仕様２】
●歯先円直径da(mm)：12
●ハブ外径dh(mm)：10.30
●ハブ長さlhR(mm)：6
●進み角r：4°24’

【材質／仕上】
●機械構造用炭素鋼（S45C）

【セット内容／付属品】
－

【注意】
－
