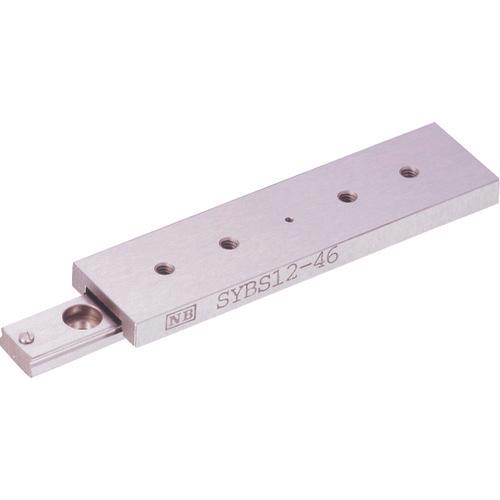

ＮＢ　ミニチュアスライドＳＹＢＳ１２形長さ４６

【特長】
●SYBS形は2条列の軌道溝を配置した最もコンパクトな有限ストロークスライドです。
●転動体にボールを利用した直接軸受でありながら、超コンパクト設計を実現し、あらゆる産業機械・装置の小型化、軽量化に貢献します。

【用途】
－

【仕様】
●H(mm)：4.5
●W(mm)：3
●H1(mm)：1
●有効ストローク(mm)：28
●B(mm)：12
●L(mm)：46
●P1(mm)：15.0
●P2(mm)：31
●B1(mm)：-
●S1：M2
●S1 最大ねじ込み深さ(mm)：1.2
●H2(mm)：2.6
●d×G×h(mm)：2.4×4×1.5
●S2：-
●P3(mm)：20
●n(mm)：-
●P4(mm)：30
●C(mm)：6
●全長(mm)：46
●幅(mm)：12
●高さ(mm)：4.5
●基本定格荷重 動(N)：658
●基本定格荷重 静(N)：1120
●許容荷重(N)：375

【仕様２】
●ミニチュアスライドSYBS形

【材質／仕上】
●ステンレス製

【セット内容／付属品】
－

【注意】
－
