スガツネ工業　（１２００４０５５８）ＰＪ－１００ＨＡジョイントシステム

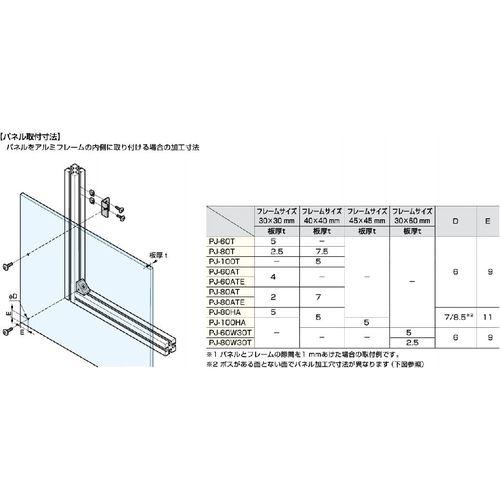

【特長】●後付けが可能なため、付けたい位置に直接取付できます。●1本溝アルミフレームどうしをナット不要、位置決め不要でねじ1本で簡単にジョイントできます。●各社アルミフレームに使用できます。●両面にM5のねじ穴が付いており、ジョイントカバーの向きを変えることにより5mmのアクリルパネルなどを取付けられます。●穴付タイプは、アルミフレームの内側にパネルを取り付けできます。●パネル取付機能付きですので、飛沫感染防止のパーテーションを簡単に作ることができます。

【用途】●アルミフレーム専用パーツ。

【仕様】●長さ(mm)：71●適用溝幅(mm)：10●幅(mm)：32.5●A(mm)：12●かみ合わせ幅(mm)：4.5～7●ねじ寸法：M8×25●両面穴径：M5

【仕様２】●後付タイプ●1本溝用●両面M5ねじ穴付

【材質／仕上】●ジョイントカバー:アルミ合金●インナージョイント:亜鉛合金

【セット内容／付属品】●ジョイントカバー　1ヶ●インナージョイント　1ヶ●取付ねじ　1ヶ

【注意】●結合するフレームは同じ寸法・形状のものをご使用ください。
