ＨＡＬＤＥＲ　揺動パッド　Ｍ５　長さ２５

【特長】
●最大9度までワークの面にならって揺動します。
●パッドの反転防止付きです。

【用途】
●ストッパー、位置決め、サポート、スラストパッドなど。

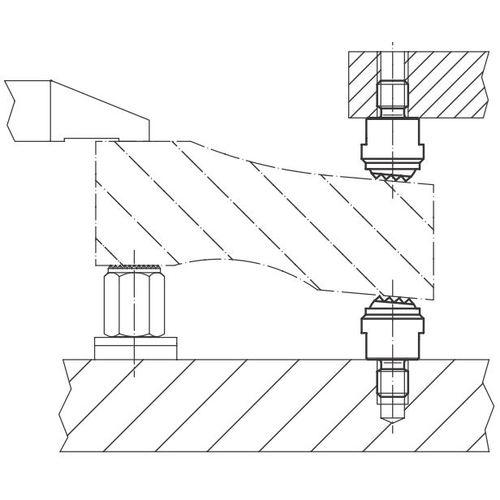

●固定冶具のワークとの接触部品に。

【仕様】
●ボルト径：M5
●全長(mm)：-
●頭部長さ(mm)：25
●ねじ長さ(mm)：5.5
●全径(mm)：28
●フラット面径(mm)：20.0
●パッド径(mm)：20.0
●耐荷重(kN)：90

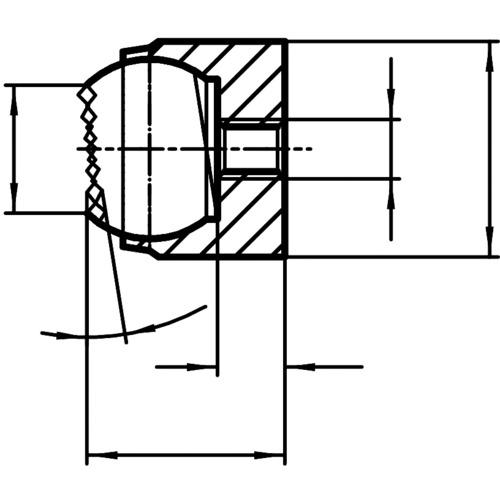

●外径 d1 (mm)：28 n6
●ピン径 d2 (mm)：M5
●本体長さ l1 (mm)：25
●ピン長さ l3 (mm)：5.5
●耐荷重 max.(静荷重時 kN)：90
●締付トルク max. (Nm) ：6
●首下長さ(mm)：
●頭部径(mm)：28
●ねじサイズ：M5
●二面幅(mm)：

【仕様２】
●締り嵌め用外径　セレーション付

【材質／仕上】
●本体：熱処理鋼、熱処理、リン酸塩処理
●ボール:軸受鋼、焼入れ、表面処理なし

【セット内容／付属品】
－

【注意】
－
