ＨＡＬＤＥＲ　揺動パッド　Ｍ４　長さ１７

【特長】
最大9度までワークの面にならって揺動します。
パッドの反転防止付きです。

【用途】

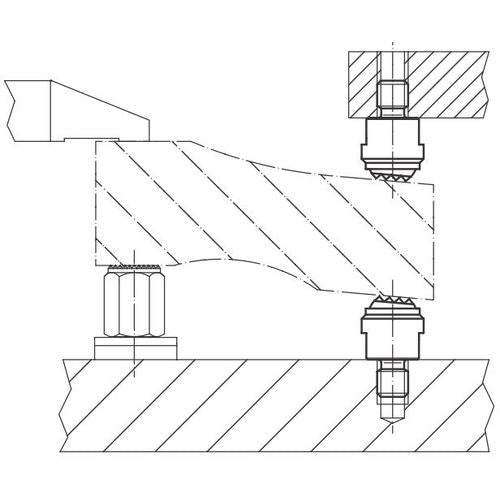

ストッパー、位置決め、サポート、スラストパッドなど。
固定冶具のワークとの接触部品に。

【仕様】
ボルト径：M4
全長(mm)：-
頭部長さ(mm)：17
ねじ長さ(mm)：4.0
全径(mm)：18
フラット面径(mm)：10.5
パッド径(mm)：10.5
耐荷重(kN)：25

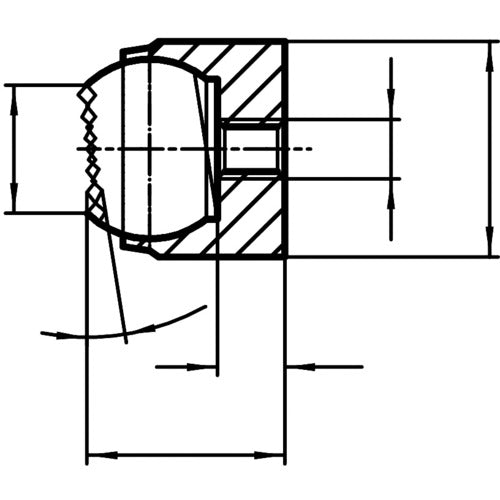

外径 d1 (mm)：18 n6
ピン径 d2 (mm)：M4
本体長さ l1 (mm)：17
ピン長さ l3 (mm)：4
耐荷重 max.(静荷重時 kN)：25
締付トルク max. (Nm) ：2.9
首下長さ(mm)：
頭部径(mm)：18
ねじサイズ：M4
二面幅(mm)：

【仕様２】
締り嵌め用外径　セレーション付

【材質／仕上】
本体：熱処理鋼、熱処理、リン酸塩処理
ボール:軸受鋼、焼入れ、表面処理なし

【セット内容／付属品】
－

【注意】
－
