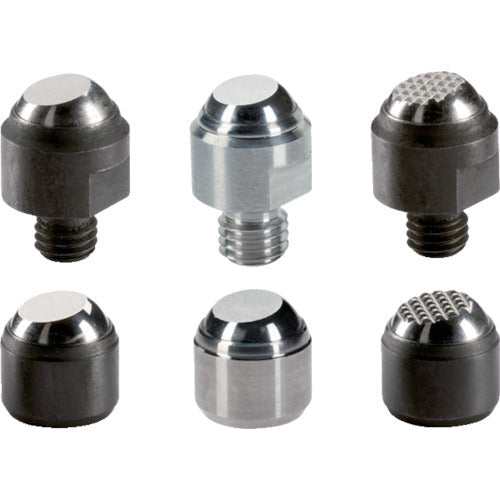

ＨＡＬＤＥＲ　揺動パッド　オネジ付、フラット

【特長】
最大9度までワークの面にならって揺動します。
パッドの反転防止付きです。

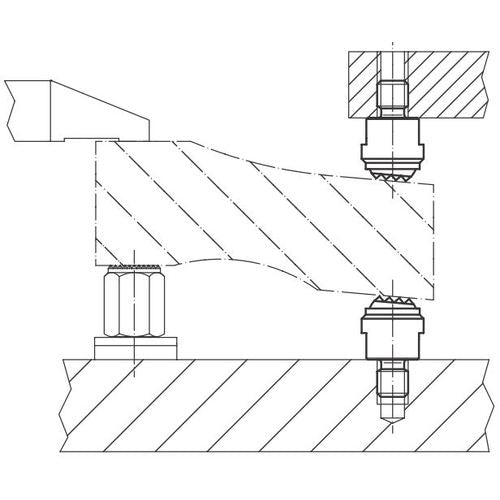

【用途】
ストッパー、位置決め、サポート、スラストパッドなど。
固定冶具のワークとの接触部品に。

【仕様】
ボルト径：M24
頭部長さ(mm)：35
フラット面径(mm)：34.5
六角幅(mm)：50
パッド径(mm)：34.5
締付トルク(N・m)：698
耐荷重(kN)：165
首下長さ(mm)：24
頭部径(mm)：50
ねじサイズ：M24
二面幅(mm)：41

【仕様２】
揺動パッド　オネジ付、フラット

【材質／仕上】
本体：熱処理鋼、熱処理、リン酸塩処理
ボール：軸受鋼、焼入れ、表面処理なし

【セット内容／付属品】
－

【注意】
－
