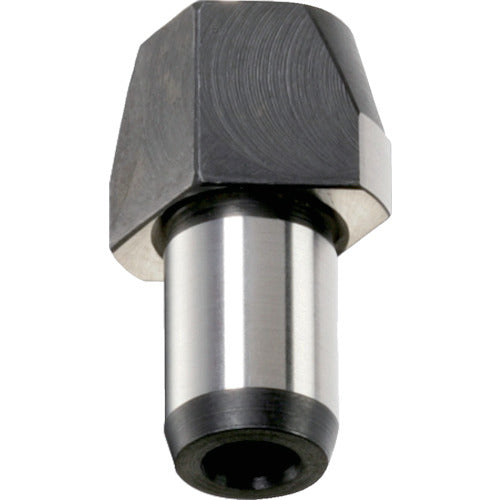

ＨＡＬＤＥＲ　位置決めピン　固定用貫通穴付き　ダイアピン　外径１２×台座高さ１８Ｌ　 22630.0247 HALDER

【特長】
ワークの位置決め用のダイヤピンとして使用します。
固定用貫通穴付です。

【用途】
円筒形のピンは、公差穴と共に位置決めに。
またストッパーや足にも。
面取りを施したダイア・ピンは、穴間隔の公差補正やワークの固定方向を決めるために。


【仕様】
外径d1(mm)：12
台座高さl1(mm)：18
ピン径d2(mm)：6
ピン長さl2(mm)：9

【仕様２】
固定用貫通穴付き／ダイア・ピン　固定用貫通穴付

【材質／仕上】
焼入れ鋼、浸炭焼入れ、黒染、研磨

【セット内容／付属品】
－

【注意】
－
