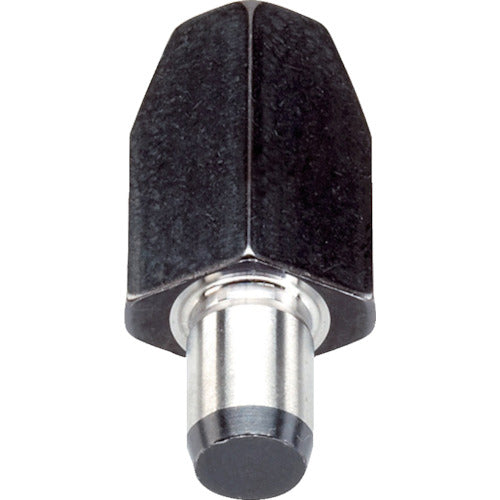

ＨＡＬＤＥＲ　位置決めピン　Ｃ型　外径２５×台座高さ１５Ｌ　 22630.0052 HALDER

【特長】
ワークの位置決め用の基準ピンとして使用します。
ＤＩＮ６３２１のＣ型です。

【用途】
円筒形のピンは、高さがh39の公差を持っており、公差穴と共に位置決めに。
ストッパーや足にも。
面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。

【仕様】
外径d1(mm)：25
台座高さl1(mm)：15
ピン径d2(mm)：12
ピン長さl2(mm)：18

【仕様２】
DIN　6321／ダイア・ピン、DIN6321　C型

【材質／仕上】
工具鋼、焼入れ、研磨

【セット内容／付属品】
－

【注意】
－
