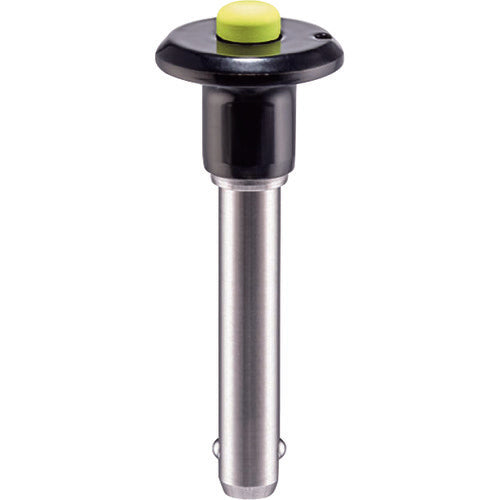

ＨＡＬＤＥＲ　クランプ・ロックピン　 22410.0022 HALDER

【特長】
頻繁に行うワークの脱着を素早く簡単に行うことが可能です。

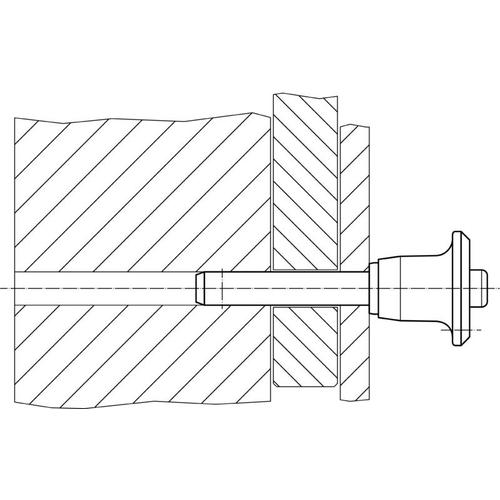

穴の端面ではなく穴の内径(H11)を固定できます。
工具を使わずにピンで簡単にワークを固定することができます。

【用途】
ワークの固定、位置決めに。

【仕様】
ピン長さ(mm)：17.4
ピン径(mm)：6
クランプ部長さ(mm)：10
ノブ高さ(mm)：20.7
d2：6
l2：17.4
l3：20.7

【仕様２】
－

【材質／仕上】
ピン部：ステンレス鋼 1.4305 （SUS303相当）
グリップ：アルミニウム、黒（RAL 9005相当）
押しボタン：ステンレス鋼、黄色(RAL 1016相当）
バネ：ステンレス鋼

【セット内容／付属品】
－

【注意】
ピンを差し込む穴は、H11の公差で加工する必要があります。
