ＨＡＬＤＥＲ　ソケット・ピン・スプリング加圧ボール付　ピン径６　ワーク最大厚５０　 22400.0075 HALDER

【特長】
部品や加工品をスピーディに固定、ロック、交換、位置決めします。
頻繁に着脱を繰り返す箇所に最適です。
耐食性があります。
使い易いグリップです。
本製品はボールロックピンとは異なりロック機構は付いていません。

【用途】
頻繁に着脱を繰り返す箇所に最適です。

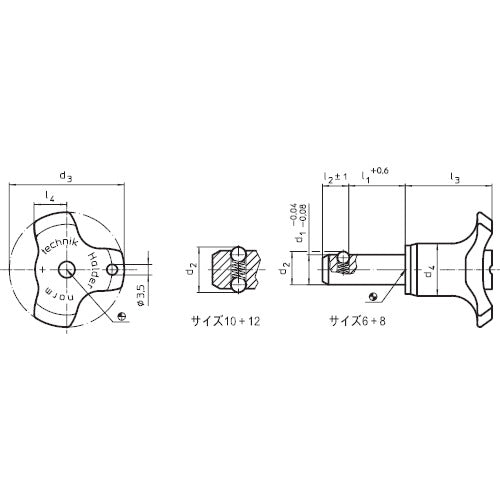

【仕様】
せん断強度(kN)：22
d1：6
d2：6.5
d3：38
l1：50
l2：5.0
l3：27.0
l4：10.8
取付穴H11：6
引張り荷重潤滑無(Nmax.)：8
d4：17.3

【仕様２】
穴の公差はH11
使用温度範囲：-30～80℃
保持ケーブルEH22400.の取付可能

【材質／仕上】
ピン部：ステンレス鋼 1.4305（SUS303相当）
グリップ部：ポリアミド6(PA6)
バネ：ステンレス鋼

【セット内容／付属品】
－

【注意】
ボールの背後にバネが入っているタイプとは異なり、ボールはロックされません。引っ張るとピンは抜けます。
