ＨＡＬＤＥＲ　ボールロックピン　セルフロッキング　長さ調整機構付　ピン径１６　ワーク厚３０〜４０　 22370.0658 HALDER

【特長】
部品や加工品をスピーディに固定します。
ナットで長さ調整が可能です。
クランプの長さはナットとカウンター・ナットを手で回すことにより、無段階で調整できます。
耐食性があります。
保持ケーブル（EH22400.別売り）の取付が可能です。

【用途】
調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。

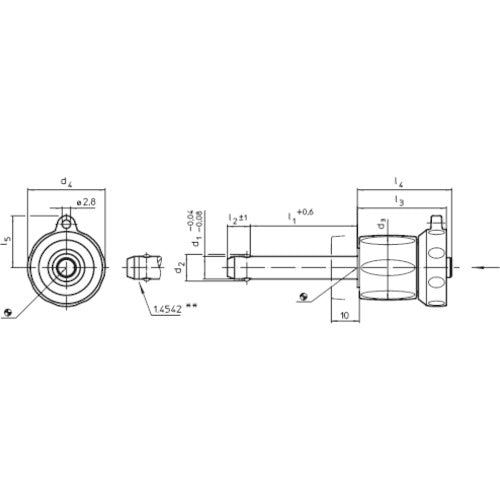

【仕様】
せん断強度(kN)：155
d1：16
d2：19.0
d3：29.0
l1：300～40
l2：14.0
l3：36.7
l4：39.5
l5：21.8
取付穴H11：16
d4：34.6

【仕様２】
セルフロック機能
ロック解除機能付
取付穴公差：H11
使用温度範囲：-30～80℃
長さ調整機構付

【材質／仕上】
ピン部：ステンレス鋼 1.4305（SUS303相当）
バネ：ステンレス鋼
調整ナット：熱可塑性樹脂、銀色
ロック・ナット：熱可塑性樹脂、黒

【セット内容／付属品】
－
