ＨＡＬＤＥＲ　ボールロックピン　　セルフロッキング　きのこグリップ付　ピン径８　ワーク最大厚３５　 22340.0237 HALDER

【特長】
部品や加工品をスピーディに固定、ロック、交換、位置調整するのに役立ちます。
頻繁に着脱を繰り返す個所に最適です。
耐食性があります。
コンパクトで扱い易いきのこ形グリップ（黒色）です。
保持ケーブル（EH22417.別売り）用の取付穴が付いています。
ボタンを押すことによりボールのロックが解除され、離すとロックします。

【用途】
調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。
部品や加工品をスピーディに固定、ロック、交換、位置決めし、頻繁に着脱を繰り返す箇所に。

【仕様】
せん断強度(kN)：38

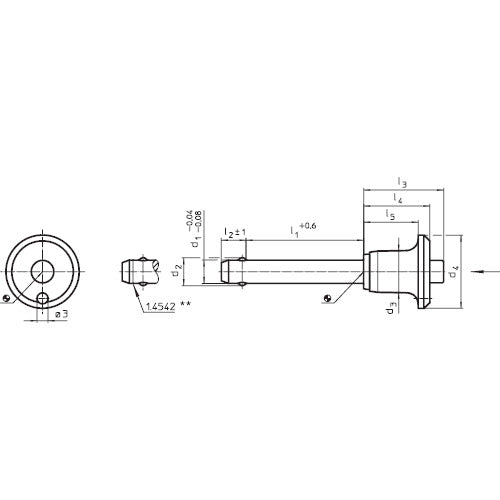

d1：8
d2：9.5
d3：14.1
l1：35
l2：8.2
l3：27.3
l4：22.6
l5：18.6
取付穴H11(mm)：8
d4：25

【仕様２】
セルフロック機能
穴の公差はH11
使用温度範囲：-30℃～150℃
きのこ型グリップ付
ロック解除機能付

【材質／仕上】
ピン部：ステンレス鋼 1.4305（SUS303相当）
グリップ部：アルミニウム（RAL9005相当）
バネ：ステンレス鋼
押しボタン：ステンレス鋼

【セット内容／付属品】
－

【注意】
－
