ＨＡＬＤＥＲ　ボール・ロック・ピン・セルフ・ロッキング　Ｔ形グリップ付　ピン径１２ワーク最大厚２０　 22340.0064 HALDER

【特長】
部品や加工品をスピーディに固定、ロック、交換、位置決めします。
頻繁に着脱を繰り返す箇所に最適です。
耐食性があります。
扱いやすい形状のグリップです。
保持ケーブル（EH22400.別売り）用の取付穴が付いています。
ボタンを押すことによりボールのロックが解除され、離すとロックします。

【用途】
調整機構部のロック、脱着部の締結、可動部の固定、ネジや留め金具の代用に。
部品や加工品をスピーディに固定、ロック、交換、位置決めし、頻繁に着脱を繰り返す箇所に。

【仕様】
せん断強度(kN)：87

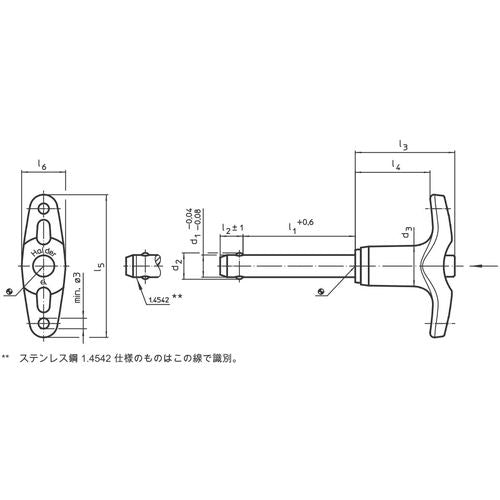

d1：12
d2：14.5
d3：18.2
l1：20
l2：10.6
l3：35.1
l4：25.3
l5：59.1
l6：20.2
取付穴H11：12

【仕様２】
セルフロック機能
穴の公差はＨ１１
使用温度範囲：-30～150℃
T型グリップ付

【材質／仕上】
ピン部：ステンレス鋼 1.4305（SUS303相当）
グリップ部：アルミニウム、黒（RAL9005相当）
バネ：ステンレス鋼
押しボタン：ステンレス鋼、黒
グリップ部：アルミニウム（RAL9005相当）
バネ：ステンレス鋼
押しボタン：ステンレス鋼
