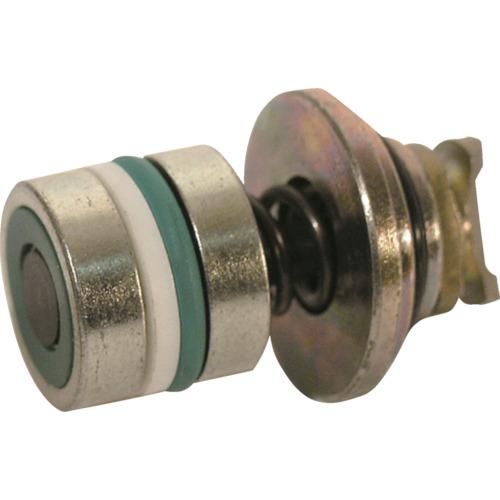

ＲＯＥＭＨＥＬＤ　カップリング　メカニズム

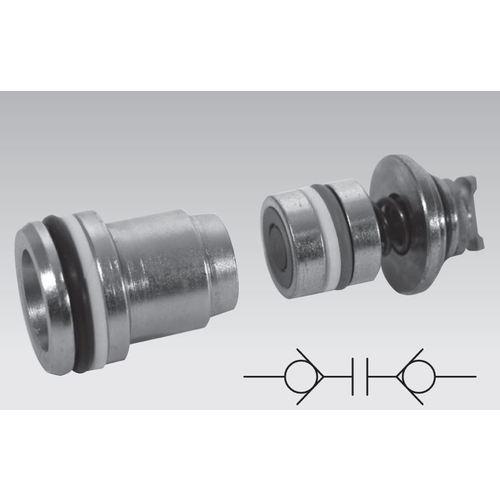

【特長】●埋め込み型最小サイズのため、設計の自由度が増えます。●加圧下での接続・切り離しが可能です。●多数個配列する油圧の接続に最適です。●カップリング・ニップルとセットで使用します。

【用途】●工作機械から治具、パレットへのメディアの供給に。

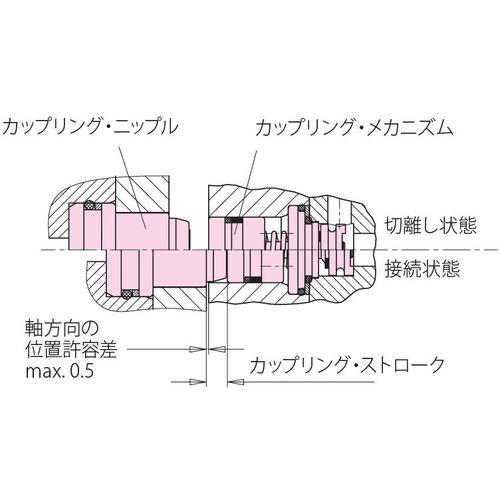

【仕様】●呼び径(ND)：5●最大流量(L/min)：12●カップリングストローク(mm)：4.5

【仕様２】●最大作動圧：30MPa●埋め込み型

【材質／仕上】●本体：ステンレス

【セット内容／付属品】
－

【注意】●カップリング・エレメントの表面の清掃が接続前に必要です。●接続状態で発生する反力を十分に受け止める固定方法が必要です。
