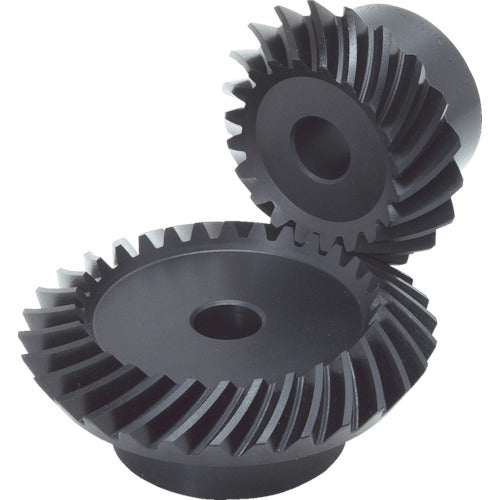

ＫＨＫ　まがりばかさ歯車ＳＢＳ４－４５１８Ｒ

【特長】●まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています。

【用途】●動力伝達用歯車。

【仕様】●歯数比：2.5●歯数：45●基準円直径(mm)：φ180●歯幅(mm)：29●穴径(mm)：φ25●全長(mm)：50.98●形状：B4●モジュール：4●組立距離(mm)：75●ボス径(mm)：φ80●ボス長さ(mm)：24●ねじれ方向：R●歯先円直径(mm)：φ181.57●穴長さ(mm)：45●おさえ面径：122.33●キー溝：-●タップ：-

【仕様２】●歯車精度：JISB1704：1978：4級●歯形：グリーソン●圧力角：20°●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴●ねじれ角：-35●追加工可否：可能

【材質／仕上】●S45C

【セット内容／付属品】
－

【注意】
－
