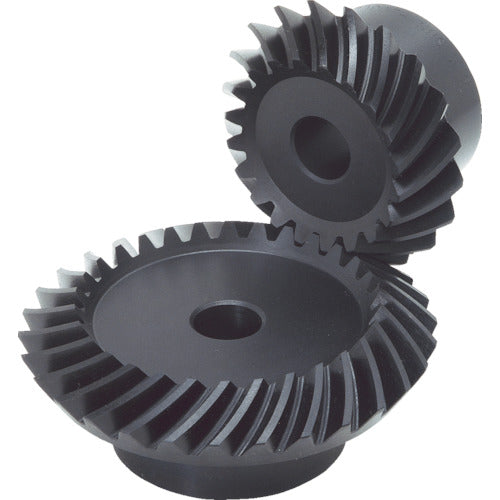

ＫＨＫ　まがりばかさ歯車ＳＢＳ４－１８３６Ｌ

【特長】●まがりばかさ歯車の普及品として、モジュール、歯数比を多く取り揃えています。

【用途】●動力伝達用歯車。

【仕様】●歯数比：2●歯数：18●基準円直径(mm)：φ72●歯幅(mm)：26●穴径(mm)：φ20●全長(mm)：52.51●形状：B3●モジュール：4●組立距離(mm)：100●ボス径(mm)：φ60●ボス長さ(mm)：25●ねじれ方向：L●歯先円直径(mm)：φ80.19●穴長さ(mm)：49●おさえ面径：39.7245●キー溝：-●タップ：-

【仕様２】●歯車精度：JISB1704：1978：4級●歯形：グリーソン●圧力角：20°●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴●ねじれ角：-35●追加工可否：可能

【材質／仕上】●S45C

【セット内容／付属品】
－

【注意】
－
