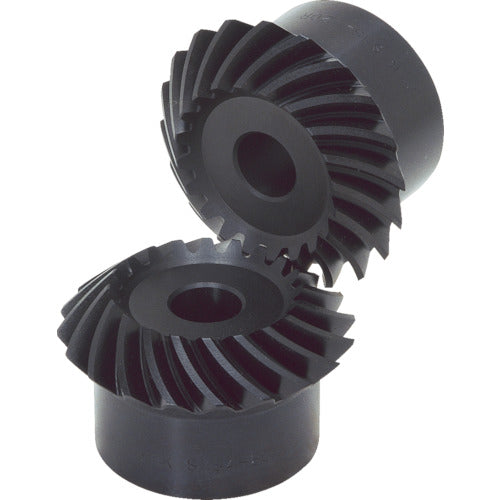

ＫＨＫ　スパイラルマイタＳＭＳ３．５－３０Ｒ

【特長】●スパイラルマイタの普及品としてモジュール、歯数が多く取り揃い、応用性があります。

【用途】●動力伝達用歯車。

【仕様】●モジュール：3.5●歯数：30●基準円直径(mm)：φ105●組立距離(mm)：85●穴径(mm)：φ25●全長(mm)：49.4●歯幅(mm)：22●形状：B3●歯先円直径(mm)：φ109.21●穴長さ(mm)：45●ボス長さ(mm)：25●ボス径(mm)：φ90●ねじれ方向：R●タップ：-●キー溝：-●おさえ面径：67.77●歯面硬度

【仕様２】●歯車精度：JISB1704：1978：4級●歯形：グリーソン●圧力角：20°●熱処理：歯面高周波焼入れ●歯数比：1●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴●ねじれ角：-35●追加工可否：可能

【材質／仕上】●S45C

【セット内容／付属品】
－

【注意】
－
