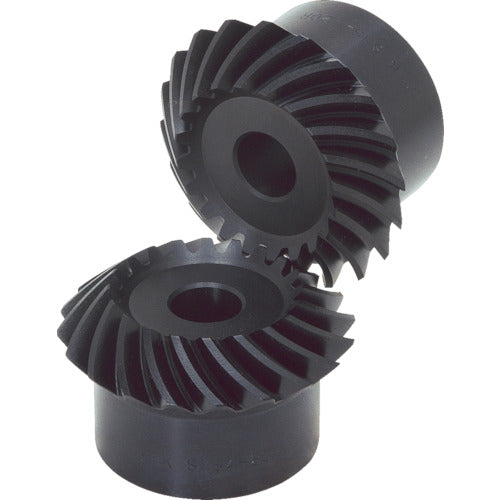

ＫＨＫ　スパイラルマイタＳＭＳ２－２０Ｌ

【特長】●スパイラルマイタの普及品としてモジュール、歯数が多く取り揃い、応用性があります。

【用途】●動力伝達用歯車。

【仕様】●モジュール：2●歯数：20●基準円直径(mm)：φ40●組立距離(mm)：37●穴径(mm)：φ12●全長(mm)：24.75●歯幅(mm)：10●形状：B3●歯先円直径(mm)：φ42.4●穴長さ(mm)：22●ボス長さ(mm)：14●ボス径(mm)：φ34●ねじれ方向：L●タップ：-●キー溝：-●おさえ面径：21.72●歯面硬度

【仕様２】●歯車精度：JISB1704：1978：4級●歯形：グリーソン●圧力角：20°●熱処理：歯面高周波焼入れ●歯数比：1●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴●ねじれ角：-35●追加工可否：可能

【材質／仕上】●S45C
